Extensive Dachbegrünungen Varianten

Systemvarianten für Dachbegrünungen mit „Sedumteppich“ und „Steinrosenflur“

Dachbegrünung beim Null-Grad-Dach

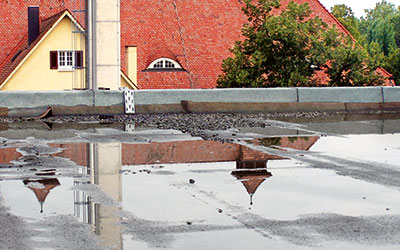

Auf Dächern ohne Gefälle muss mit Pfützenbildung gerechnet werden. Mit dem passenden Gründach-Aufbau lasssen sich durch stehendes Wasser verursachte Schäden vermeiden. Mit dem Einbau der höheren Floraset®-Elemente als Dränschicht wird der notwendige Abstand zum stehenden Wasser sichergestellt. Der Begrünungsaufbau wird dadurch gegenüber dem Standardaufbau etwas höher, jedoch nicht schwerer, da die leichten Elemente aus Recycling-Hartschaum statisch kaum ins Gewicht fallen.

Systemgrafik

Grafik

Produkte

Grafik des Systemaufbaus
Kleinballenpflanzen oder Sedum-Sprossen gemäss Liste „Sedumteppich“
Zincoterre® „Sedumteppich“
Systemfilter SF
Floraset® FS 50
Trenn- und Schutzmatte TSM 32
Bei nicht wurzelfester Abdichtung: Wurzelschutzfolie WSF 40 zusätzlich!

Produkt-Details

Sedum-Sprossen

Produktabbildung

Triebspitzen verschiedener Sedum-Arten, geeignet als Sprossenaussaat für einfache extensive Begrünungen auf flachen und leicht geneigten Dächern.

Zincoterre® Sedumteppich

Produktabbildung

Vegetationssubstrat für extensive Dachbegrünungen in ein- oder mehrschichtiger Bauweise.

Systemfilter SF

Produktabbildung

Geotextil aus thermisch verfestigtem Polypropylen, einsetzbar als Filtervlies über Dränelementen bei normaler mechanischer Beanspruchung.

Floraset® FS 50

Produktabbildung

Dränelement aus EPS-Hartschaum für den Einsatz bei extensiven Begrünungen auf Dächern mit und ohne Gefälle.

Trenn- und Schutzmatte TSM 32

Produktabbildung

Synthesefasermatte zum Einsatz als Trenn- und Schutzlage unter Kiesschüttungen und extensiven Dachbegrünungen.

Wurzelschutzfolie WSF 40

Produktabbildung

Nahtlose Plane aus aus umweltfreundlichem Polyethylen für den Einsatz als Wurzelschutz unter Dachbegrünungen.

keine Details verfügbar

Hinweise

Bitte klicken Sie für weitere Produkt-Details auf das jeweilige Produkt.

Die dargestellte Detaillösung bezieht sich insbesondere auf den Begrünungsaufbau. Die Dachkonstruktion selbst ist schematisiert dargestellt und muss entsprechend der Fachregel für Dächer mit Abdichtungen geplant und ausgeführt werden.

Dachbegrünung beim Umkehrdach

Im Gegensatz zum herkömmlichen Flachdachaufbau kennzeichnet das Umkehrdach eine umgekehrte Anordnung der Schichten. Die Abdichtung wird direkt auf die tragende Konstruktion aufgebracht. Darauf folgt die Wärmedämmschicht. Dadurch ist die Abdichtung hervorragend gegen mechanische Beschädigung geschützt.

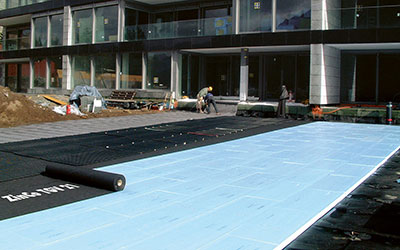

Auf Umkehrdächer dürfen keine Schichten aufgebracht werden, die das Ausdiffundieren von Feuchtigkeit aus den dort als Wärmedämmung aufgebrachten XPS-Platten behindern. Deshalb ist die sonst übliche Speicherschutzmatte durch das diffusionsoffene Trenn- und Gleitvlies TGV 21 zu ersetzen. Wurzelschutzfolien sollten – falls notwendig – direkt auf der Abdichtung, also unter den Wärmeplatten verlegt werden.

Systemgrafik

Grafik

Produkte

Grafik des Systemaufbaus
Flachballenpflanzen gemäss Pflanzenliste „Steinrosenflur“
Zincoterre® „Steinrosenflur“
Systemfilter SF
Floradrain® FD 25-E
Trenn- und Gleitvlies TGV 21
Wärmedämmung aus XPS
Bei nicht wurzelfester Abdichtung: Wurzelschutzbahn WSB 100-PO zusätzlich, unter der Wärmedämmung verlegt!

Produkt-Details

Flachballenpflanzen FB 50

Produktabbildung

In flachen Multi-Topfplatten vorkultivierte Sedum-Arten und Stauden, geeignet für die Bepflanzung dünnschichtiger Extensivbegrünungen.

Zincoterre® Steinrosenflur

Produktabbildung

Vegetationssubstrat für Extensivbegrünungen in mehrschichtiger Bauweise.

Systemfilter SF

Produktabbildung

Geotextil aus thermisch verfestigtem Polypropylen, einsetzbar als Filtervlies über Dränelementen bei normaler mechanischer Beanspruchung.

Floradrain® FD 25-E

Produktabbildung

Druckstabiles, niedriges Drän- und Wasserspeicherelement aus RC-Polyolefin zum Einsatz bei extensiven Dachbegrünungen.

Trenn- und Gleitvlies TGV 21

Produktabbildung

Luftdurchlässiges, aber wasserabweisendes Vlies aus Polypropylen, einsetzbar als diffusionsoffene Trennlage, z. B. bei Umkehrdach-Begrünungen oder Metalldächern.

Wurzelschutzbahn WSB 100-PO

Produktabbildung

Wurzelschutzbahn aus Polyolefin (FPO); armiert mit Polyestergewebe; bitumenbeständig, kälteflexibel; mit Heissluft hervorragend verschweissbar; auf Wurzelfestigkeit geprüft nach dem FLL-Verfahren.

keine Details verfügbar

Hinweise

Bitte klicken Sie für weitere Produkt-Details auf das jeweilige Produkt.

Die dargestellte Detaillösung bezieht sich insbesondere auf den Begrünungsaufbau. Die Dachkonstruktion selbst ist schematisiert dargestellt und muss entsprechend der Fachregel für Dächer mit Abdichtungen geplant und ausgeführt werden.
