Dachgarten mit Aquatec® für Dachflächen mit begrenzter Lastreserve

Bei diesem Gründach-Aufbau handelt es sich um einen besonders leichtgewichtigen Aufbau für Intensivbegrünungen, geeignet für Rasen, Stauden, Kleingehölze oder eine Blumenwiese. Einsetzbar ist der ZinCo Gründach-Aufbau „Dachgarten mit Aquatec® AT 45“ auf Flachdächern (auch 0°-Dächer), geneigten Dachflächen (bis etwa 5°) sowie auf Umkehrdächern.

Kapillarbewässerung inklusive

Der Wasserspeicher in den Aquatec®-Elementen sorgt für eine maximierte Speicherung und Sicherheit auch in trocken-heissen Phasen. Die Bewässerung erfolgt über spezielle Tropfschläuche, die in die Führungen der Aquatec®-Elemente „eingeclipst“ und über den Bewässerungs-Manager BM 4 bedarfsgerecht mit Wasser versorgt werden. Dadurch, dass das Wasser in den Aquatec®-Elementen verteilt und von unten über das Dochtvlies an die Pflanzen herangeführt wird, ist der Wasserverbrauch vergleichsweise gering.

Leichtgewicht mit Mehrwert

Die Substrathöhe lässt sich im Vergleich zu anderen Intensivaufbauten mit dieser Form der Bewässerung um bis zu 50 % reduzieren, was ein deutlich geringeres Gewicht zu Folge hat.

Technische Daten
Aufbauhöhe ca. 15 cm
Gewicht, wassergesättigt ab 180 kg/m²
Wasserspeichervolumen ab 60 l/m²

Systeme für die intensive Dachbegrünung

Genereller Überblick über die Technik intensiver Dachnutzungsvarianten.

Umfang
16 Seiten
Publikationsdatum (Stand)
Okt 2019
Systemgrafik

Grafik

Produkte

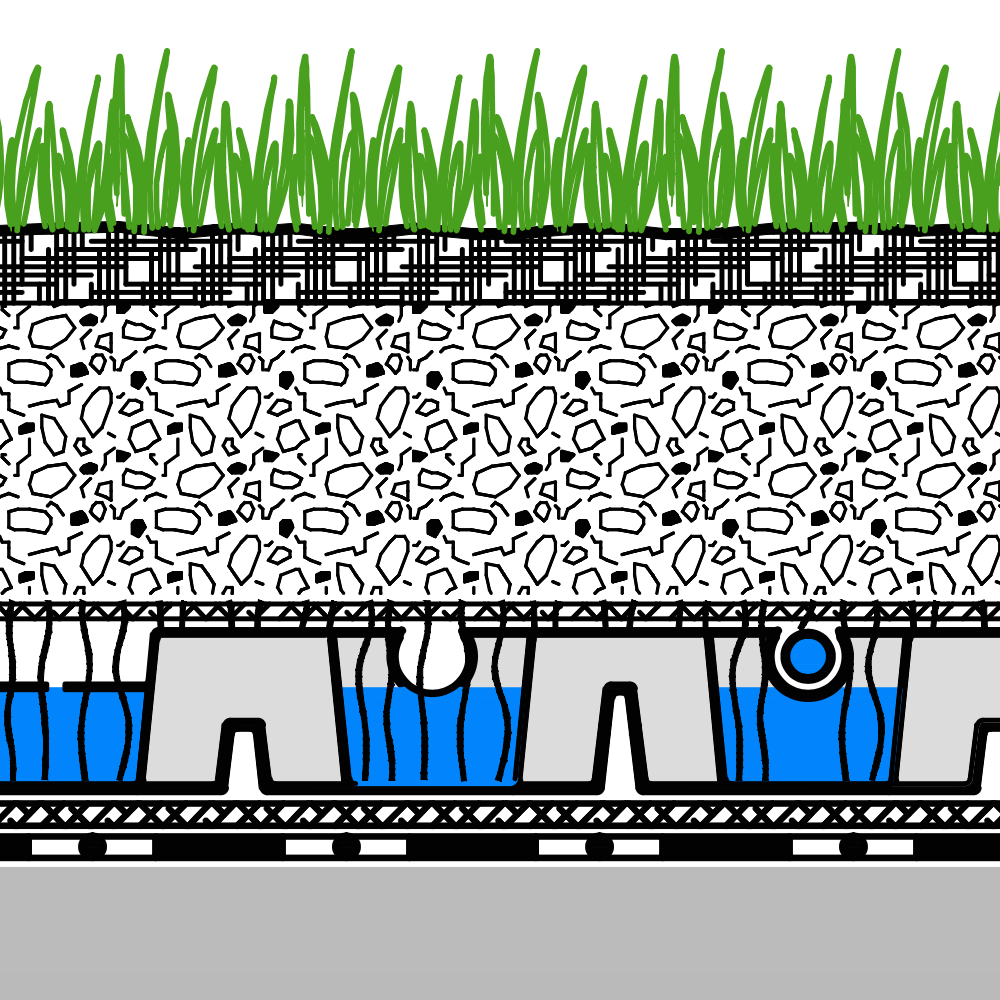

Grafik des Systemaufbaus
Rasen, Stauden, Kleingehölze (auf Anhügelungen)
Zincohum®
Zincoterre® „Sedumteppich“
Dochtvlies DV 40
Tropfschlauch 100-L1
Aquatec® AT 45
Systemfilter PV
ggf. zusätzlicher Wurzelschutz
Dachaufbau mit Dachabdichtung

Produkt-Details

Zincohum®

Produktabbildung

Keimsubstrat zum Einsatz als Mulchlage auf Zincolit® Plus bzw. als Dünger und Humuslieferant.

Zincoterre® Sedumteppich

Produktabbildung

Vegetationssubstrat für extensive Dachbegrünungen in ein- oder mehrschichtiger Bauweise.

Dochtvlies DV 40

Produktabbildung

Einseitig mit kapillar wirksamen Fasern bestücktes, wasserverteilendes Vlies für den Einsatz in Verbindung mit Aquatec® AT 45-Elementen.

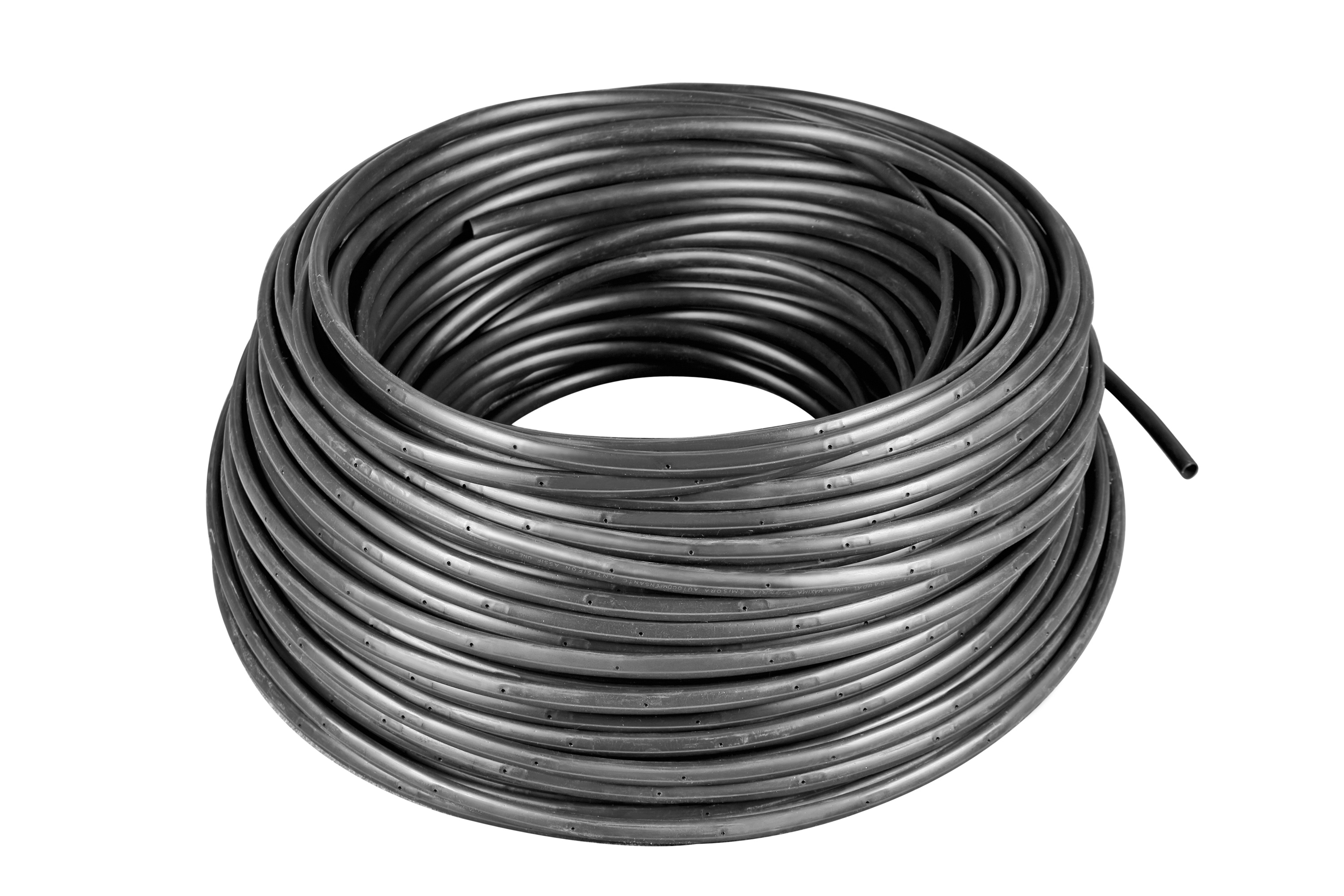

Tropfschlauch 100-L1

Produktabbildung

Robuster Tropfschlauch mit integrierten, druckkompensierenden Tropfern im Abstand von 100 mm.

Aquatec® AT 45

Produktabbildung

Wasserverteil-Element aus profiliertem Kunststoff für den Einsatz in Verbindung mit dem Dochtvlies DV 40 und direkt in das Element einzuclipsenden Tropfschläuchen.

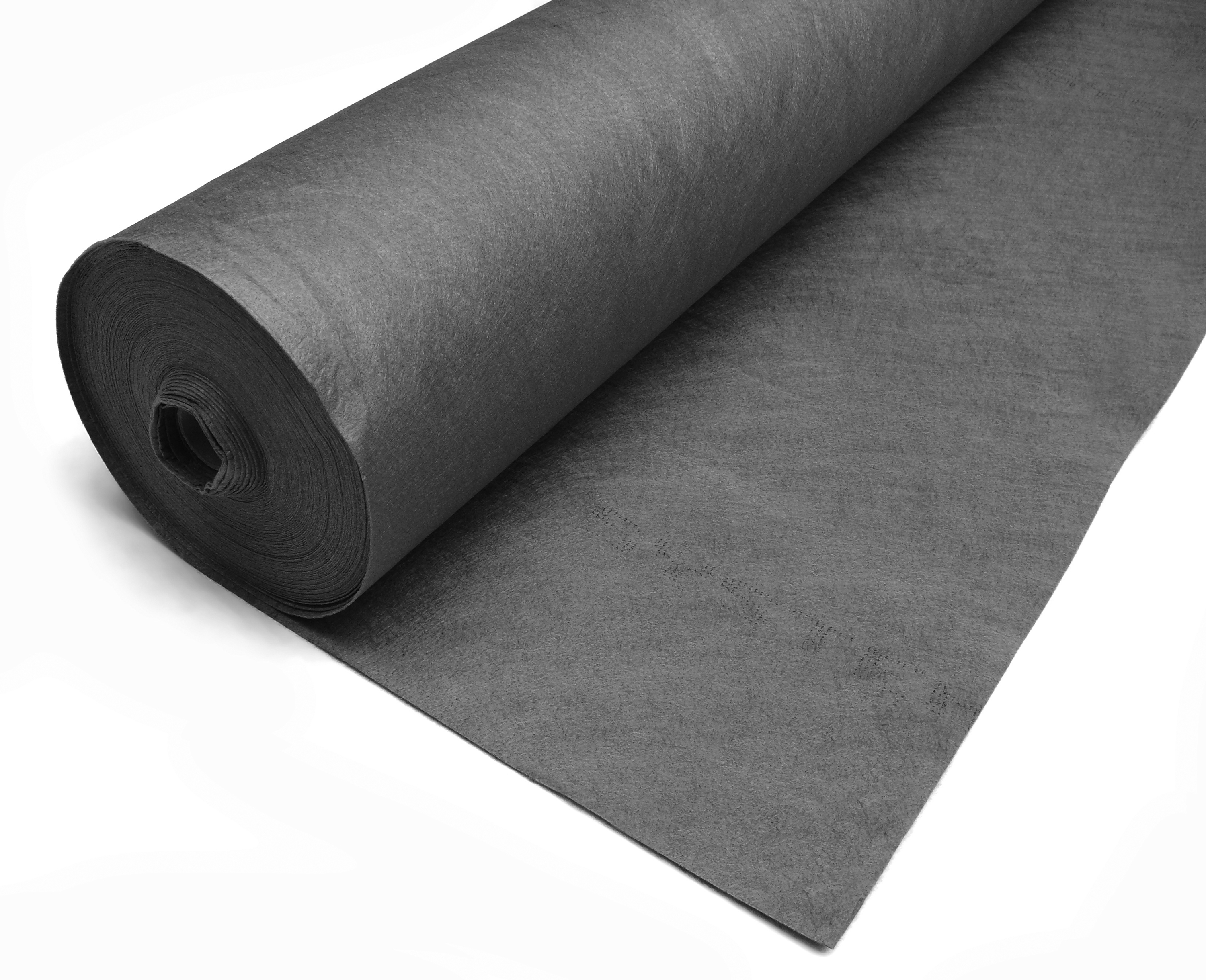

Systemfilter PV

Produktabbildung

Mechanisch extrem hoch belastbares, thermisch verfestigtes Filtervlies aus Polypropylen, einsetzbar vor allem auf Elastodrain® EL 202 und Protectodrain® PD 250 unter Pflasterbelägen.

Wurzelschutzbahn WSB 100-PO

Produktabbildung

Wurzelschutzbahn aus Polyolefin (FPO); armiert mit Polyestergewebe; bitumenbeständig, kälteflexibel; mit Heissluft hervorragend verschweissbar; auf Wurzelfestigkeit geprüft nach dem FLL-Verfahren.

keine Details verfügbar

Hinweise

Bitte klicken Sie für weitere Produkt-Details auf das jeweilige Produkt.

Die dargestellte Detaillösung bezieht sich insbesondere auf den Begrünungsaufbau. Die Dachkonstruktion selbst ist schematisiert dargestellt und muss entsprechend der Fachregel für Dächer mit Abdichtungen geplant und ausgeführt werden.
